Алгоритм проверки прессостата стиральной машины: виды поломок и неисправностей


Прессостат (реле уровня воды) — важный компонент стиральной машины, отвечающий за контроль количества воды в баке.

В этой статье разберем, как проверить прессостат, какие бывают виды поломок, типы реле и способы их диагностики.


Что такое прессостат и как он работает?

Прессостат (реле уровня воды, датчик уровня воды) — это датчик, который определяет количество воды в баке стиральной машины и передает сигнал на модуль управления стиральной машины.

Он работает по принципу изменения давления: при наполнении бака воздух из бака вымещается и заполняет рабочую камеру, которая в свою очередь  через трубку прессостата,  оказывает давление разной интенсивноси на мембрану прессостата, переключая контакты механического прессостата, или оказывая давление на его электронные компоненты (обычно применяются оптические, резестивные или индуктивные схемы) прессостата электронного.

Виды прессостатов

1. Механические прессостаты

  • Имеют простую конструкцию с мембраной и контактной группой.
  • Регулируются винтом для настройки уровня срабатывания.
  • Не могут определять точное количество воды (всегда настроены на определенный объём)

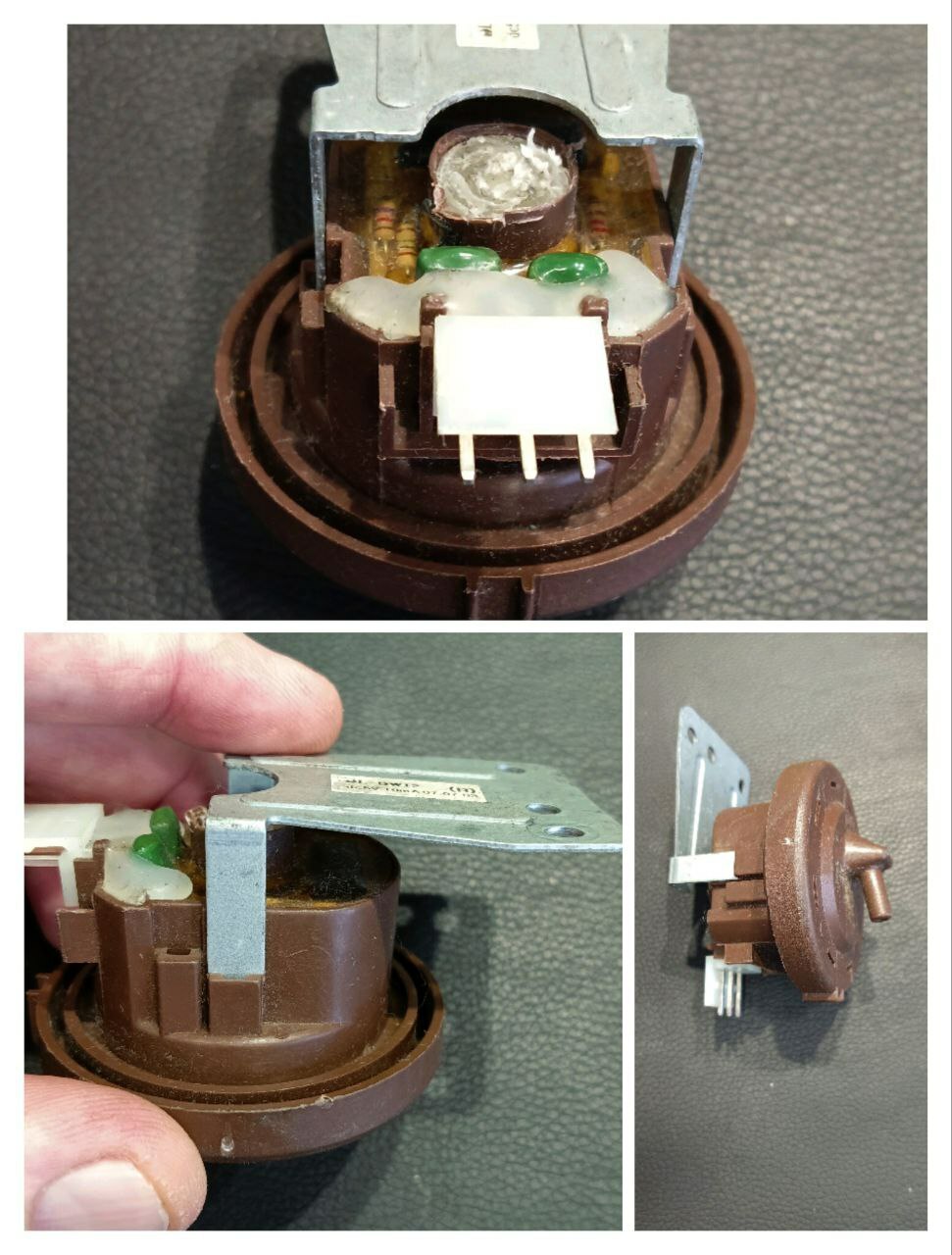

  • Механический слаботочный прессостат

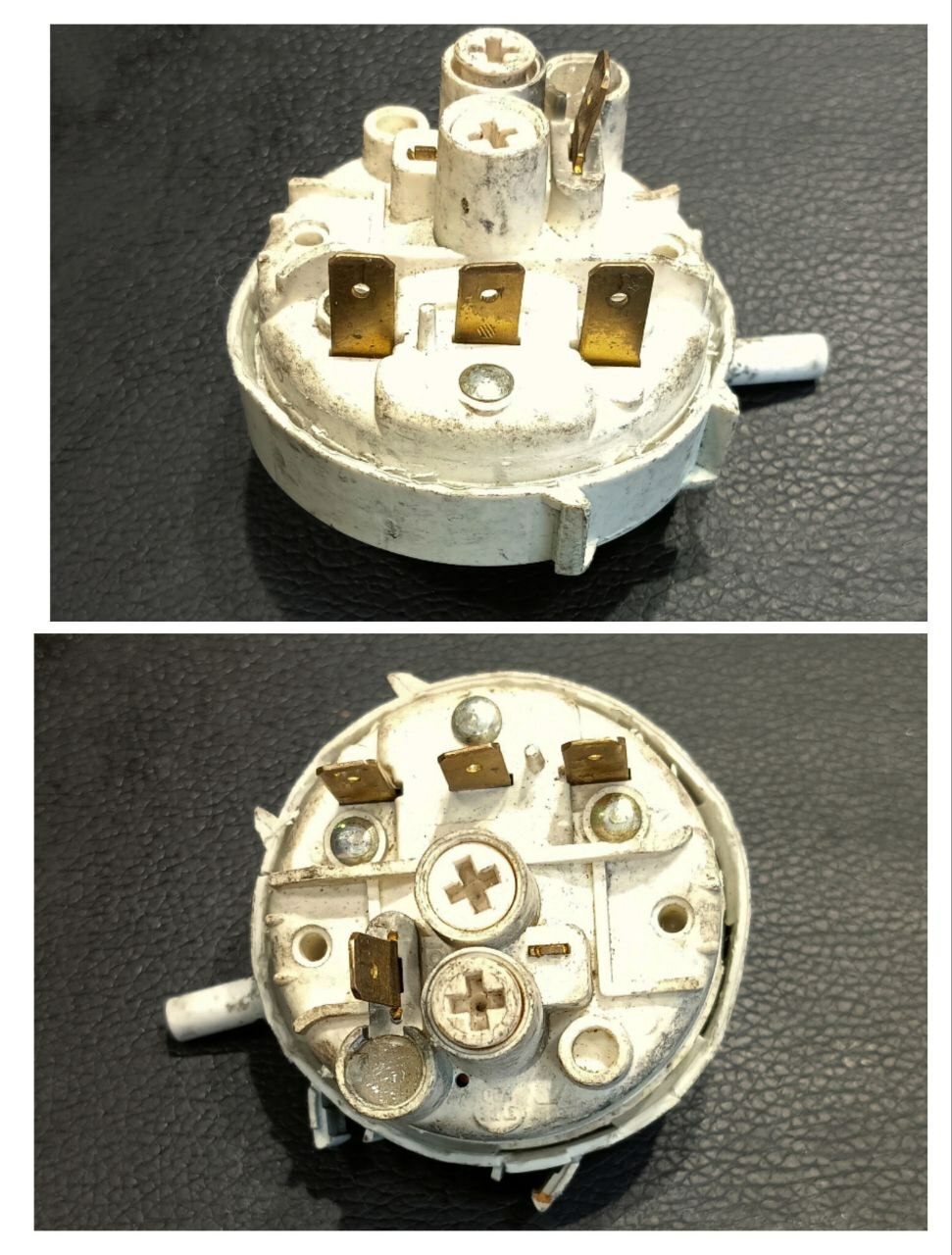

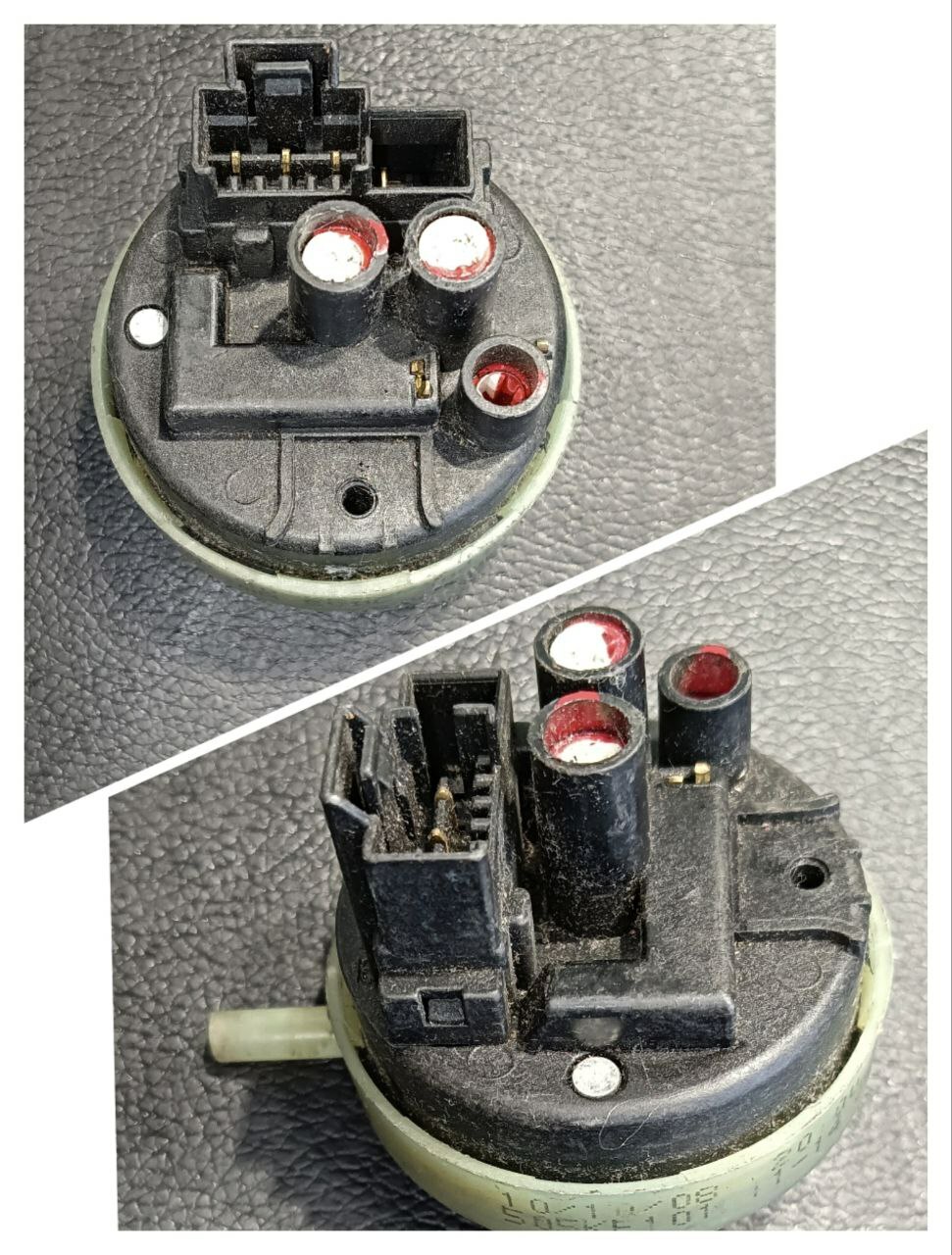

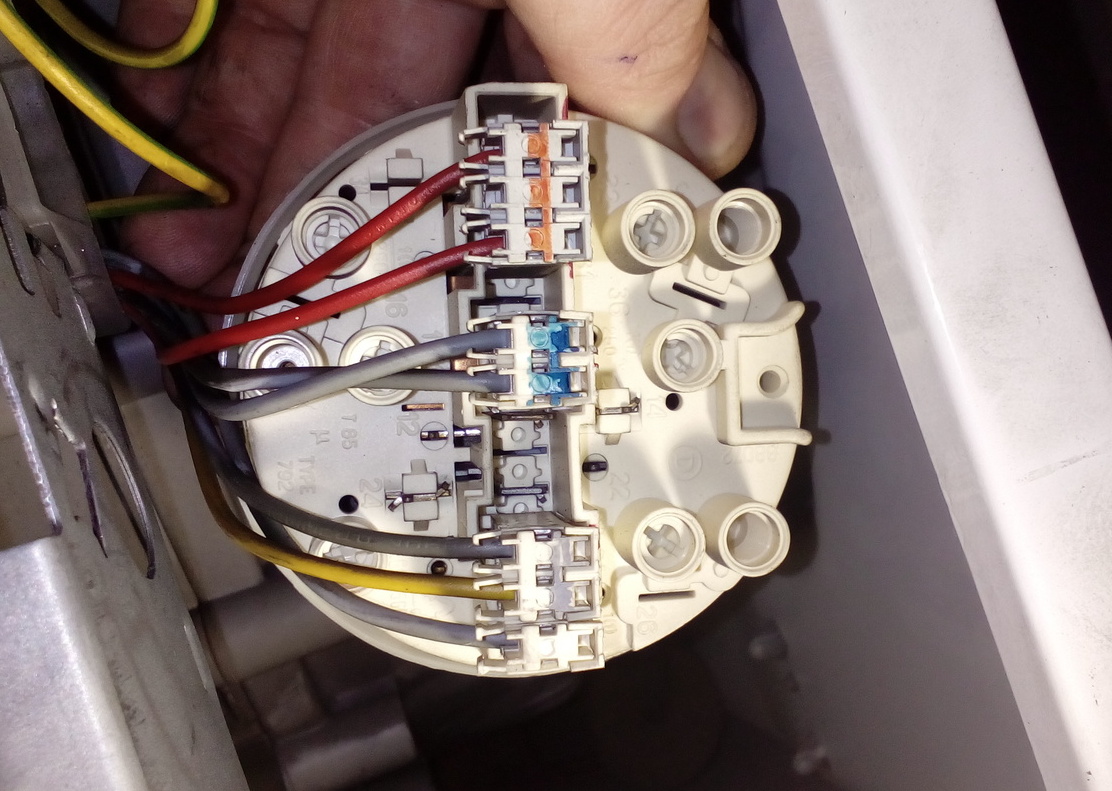

  • Механический прессостат с силовыми контактами (до 16 А)

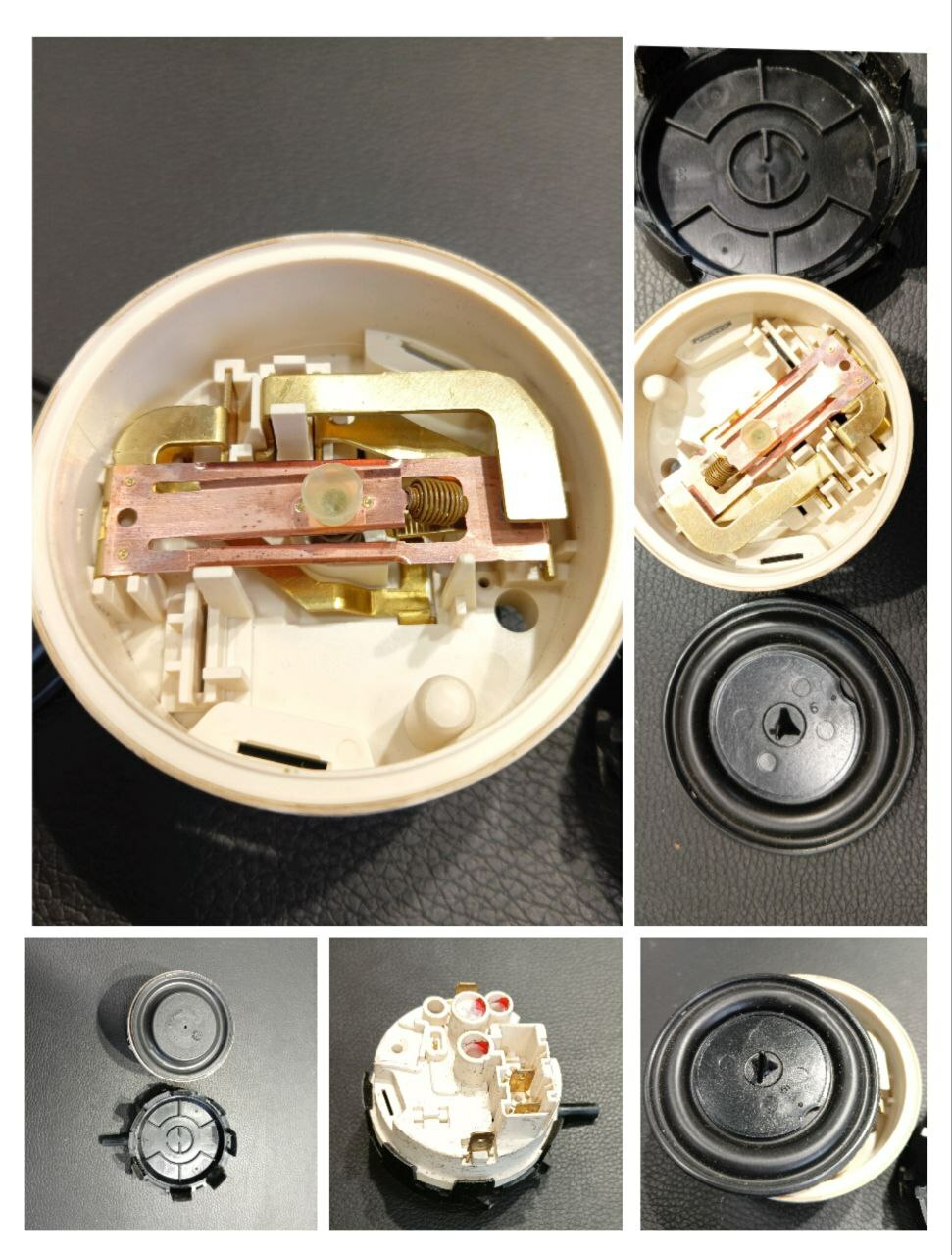

  • Устройство механического прессостата


2. Электронные прессостаты

  • Используют датчики давления и передают данные в цифровом виде (самые современные стиральные машины), в виде генерации определенной частоты (Samsung, Candy, большинство китайских марок), или просто являтся колебательным контуром (LC-цепь) генератора в электронном блоке стиральной машины (самый распространенный тип).
  • Электронные прессостаты могут точно измерять объём воды, и её объём может быть програмно изменятся, в зависимости от выполняемой операции, в процессе стирки.

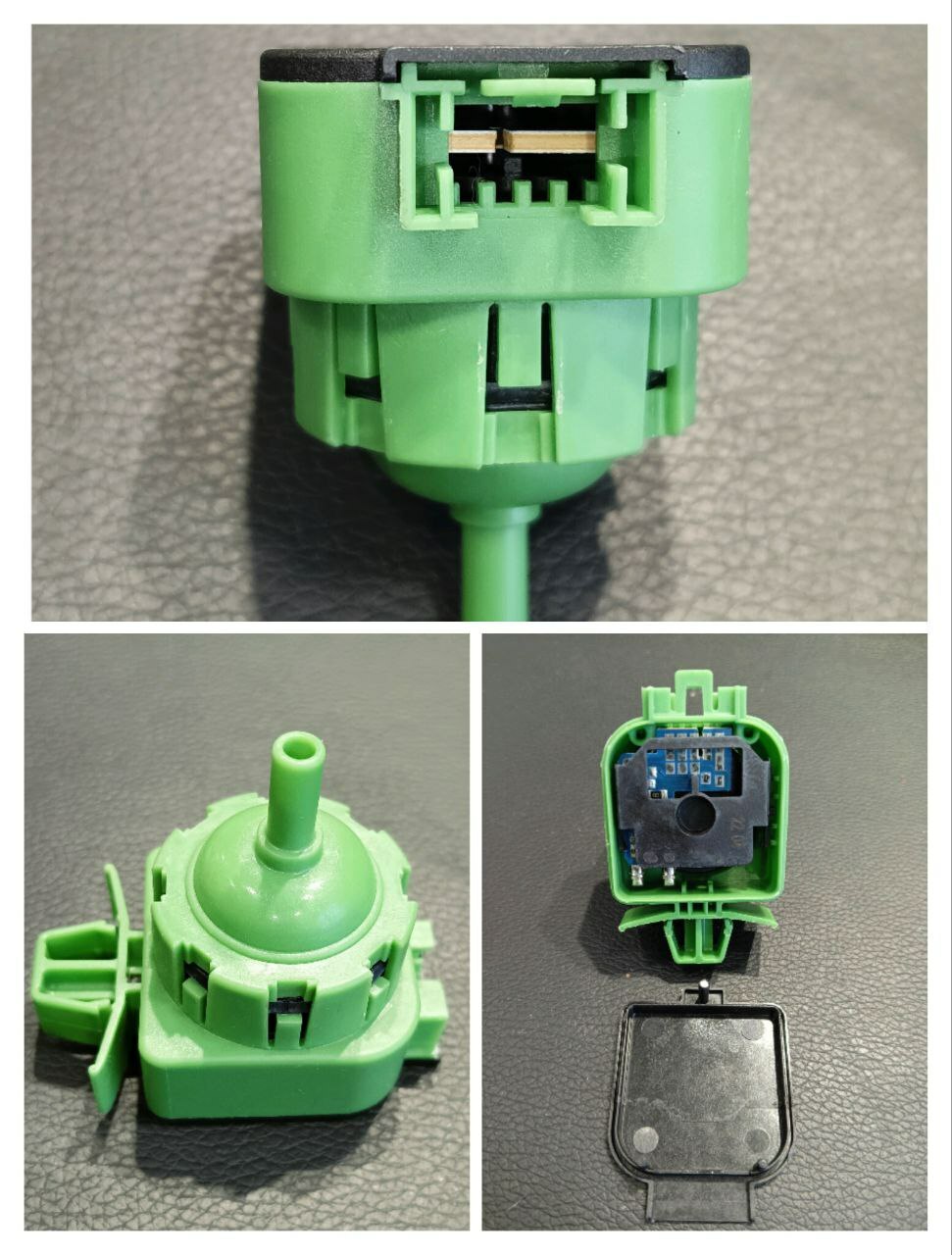

  • Электронный прессостат ( большинство современных машин )

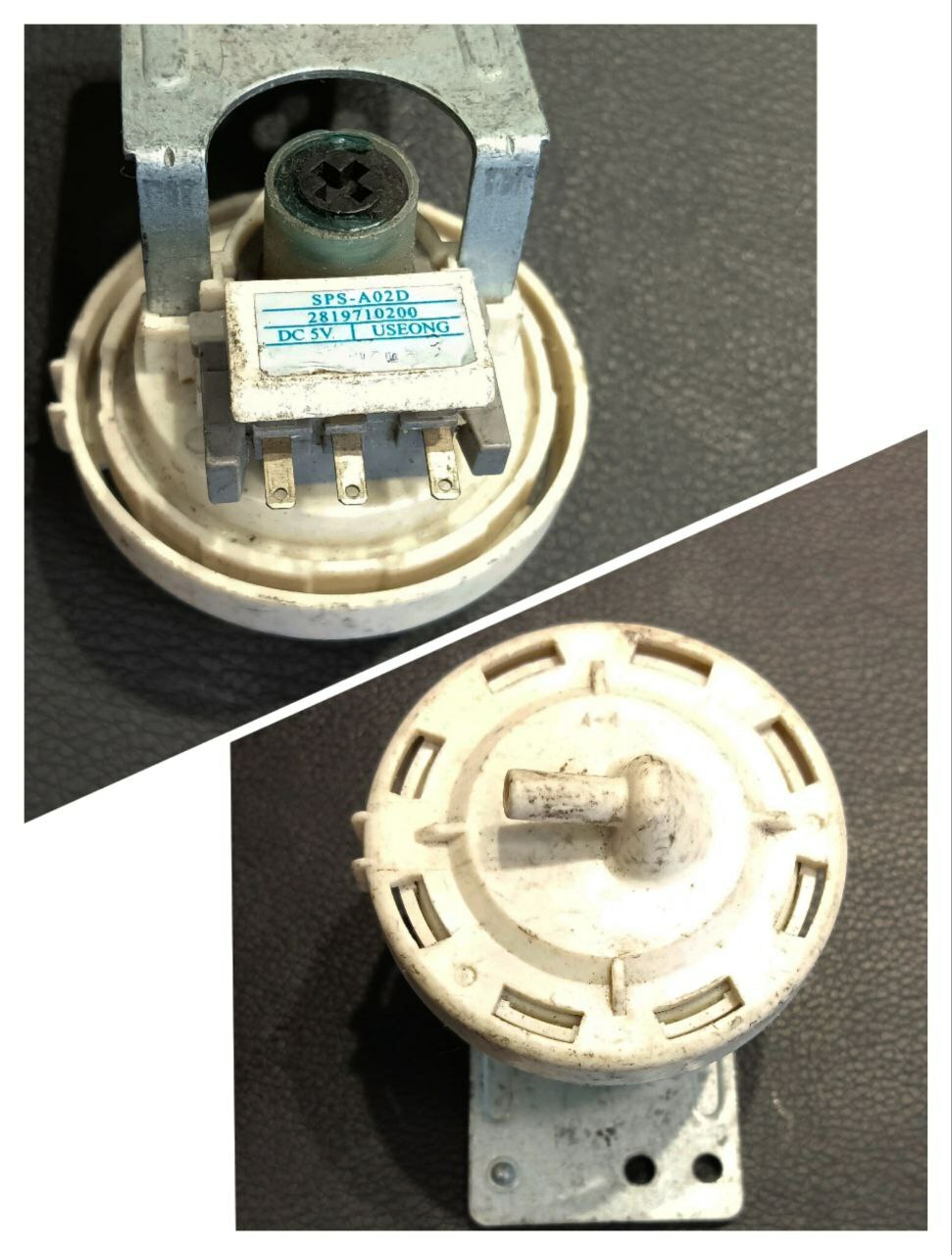

  • Электронный прессостат без встроенного генератора (Большинство машин LG, Supra,Daewoo)












  • Электронный прессостат со встроенным генератором (Большинство машин Samsung)

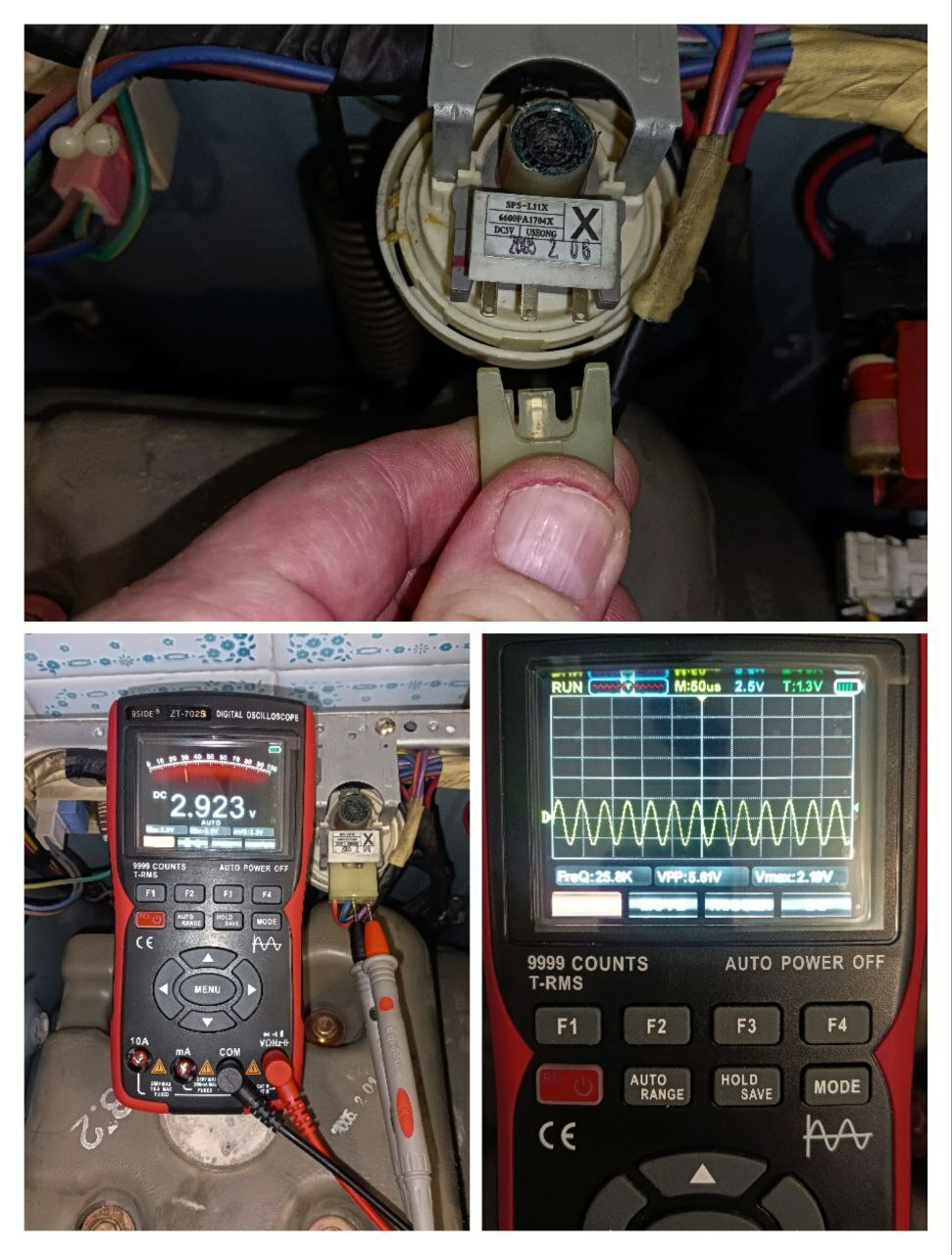

  • Работа прессостата стиральной машины LG WD-80192S.
  • На осцилографе можно видеть работу прессостата.
  • Пустой бак - частота примерно 25 кГц, полный бак - частота примерно 23 кГц
  • Напряжение между средним и крайними контактами около 3 вольт.

Признаки неисправности прессостата

  • Стиральная машина не набирает воду (реле не подает сигнал на открытие клапана).
  • Перелив воды (прессостат не отключает подачу).
  • Ошибки на дисплее (коды неисправностей, связанные с уровнем воды).
  • Прерывание цикла стирки (машина останавливается из-за некорректных показаний).

Как проверить прессостат?

1. Визуальный осмотр

  • Проверьте целостность трубки и контактов, отсутствие повреждений и окислений.
  • Проверьте осутствие посторонних предметов или засора в отводящем патрубке бака (место его соединения с трубкой прессостата)
  • Проверьте наличие и состояние пружинного хомута на обеих концах трубки, часто они подвергаются коррозии и герметичнсть нарушается
  • Проверьте корпус прессостата, часто при при возникновении повышенной вибрации, или транспортировке машины противовес бака разбивает корпус прессостата, или повреждает его клеммы и проводку.

2. Проверка мультиметром

  • Отсоедините разъем прессостата.Измерьте сопротивление на контактах при разных уровнях давления (можно имитировать, подув в трубку).Если сопротивление не меняется — реле неисправно.
  • Исправность электронного прессостата можно проверить только частотометром или осцилоскопом.

3. Тест заменой

  • Если есть подозрения на неисправность, можно временно установить заведомо рабочий прессостат.

Частые поломки прессостата

  • Засорение трубки (вода или грязь мешают передаче давления).
  • Окисление контактов (нарушает электрическую проводимость).
  • Самопроизвольное, из за черезмерной вибрации, выкручивание ргулировочных винтов
  • Разгерметизация камеры (мембрана повреждена и не реагирует на давление).
  • Износ механических частей (пружины, контакты со временем теряют чувствительность).
  • Залипание силовых контактов, или прогорание клемных колодок. (прессостаты с силовыми контактами)
  • Механические повреждения, или растрескивание трубки прессостата (старение, агрессивная химия, удары бака при перегрузе или неправильной транспортировке).

Когда нужна замена прессостата?

  • Если диагностика подтвердила неисправность, реле лучше заменить.
  • Любые механические повреждения.
  • Попадание воды на контакты или внутрь корпуса.
  • Выбирайте оригинальную деталь или качественный аналог.

Заключение

  • Проверка прессостата — несложная процедура, которую можно выполнить самостоятельно.
  • При замене прессостата имейте ввиду, что прессостаты могут быть унифицированны, и подходить к машинам с разным объёмом бака, по этой причине часто после установки (если уровень воды стал  больше или меньше нормального) необходимо произвести регулировку прессостата.
  • Если реле вышло из строя, его замена восстановит корректную работу стиральной машины.
