В этой статье рассмотрен способ восстановления работоспособности энкодера применяемого в распространённых моделях стиральных машин, микроволновых печей и духовых шкафов.
Если ваша стиральная машина перестала реагировать на поворот ручки выбора программ, программы выбираются хаотично, переключения происходят только по часовой или против часовой срелке - всё это признаки некорректной работы энкодера.
Причиной некорректной работы часто становятся:
- окисление контактов энкодера вследствие попадания влаги
- загустение смазки внутри механизма энкодера
- износ или механическая деформация подвижных контактов энкодера
- кольцевые трещины вокруг контактов энкодера
Ниже мы рассмотрим ремонт энкодера стиральной машины "LG", но эта же модель энкодера применяется во многих моделях микроволновых печей, и духовых шкафов.
Последовательность действий:

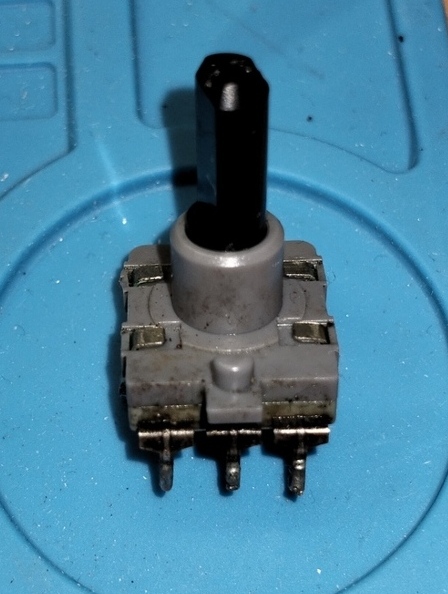

- Демонтировать энкодер с платы. при демонтаже старайтесь не перегревать плату, дорожки на платах стиральных машин LG очень боятся перегрева. Используйте демонтажный шприц, или косичку для демонтажа радиокомпонентов.

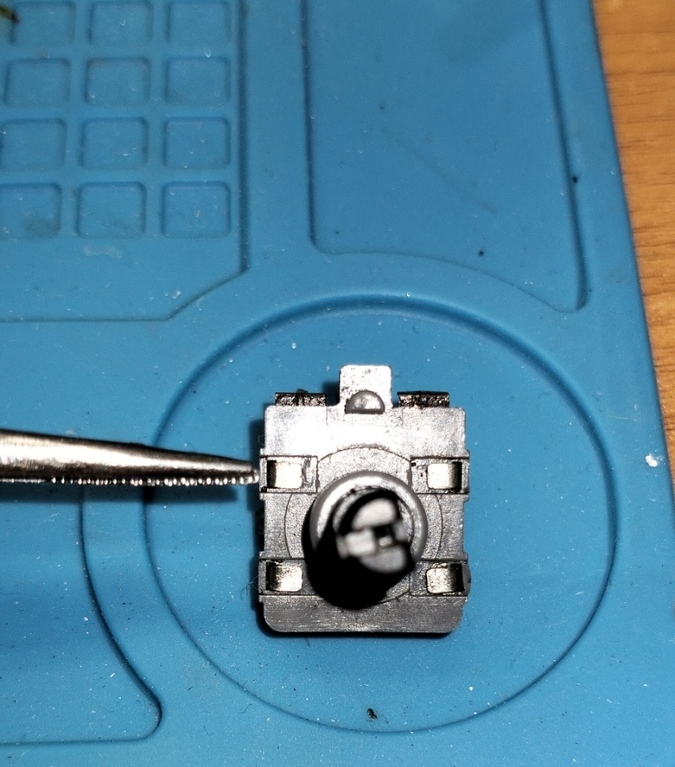

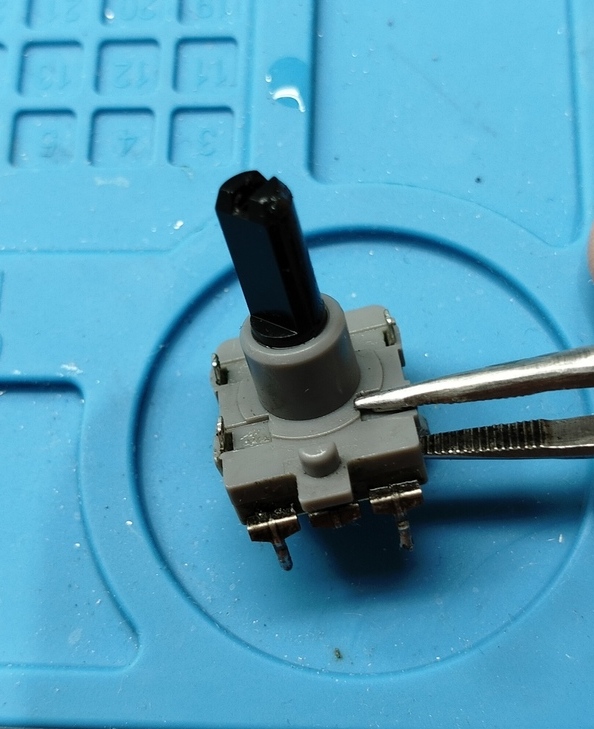

- Разогните скобы скрепляющие половины корпуса энкодера, используя тонкую отвертку. Не разводите скобы в стороны чтобы не повредить проушины через которые они проходят.

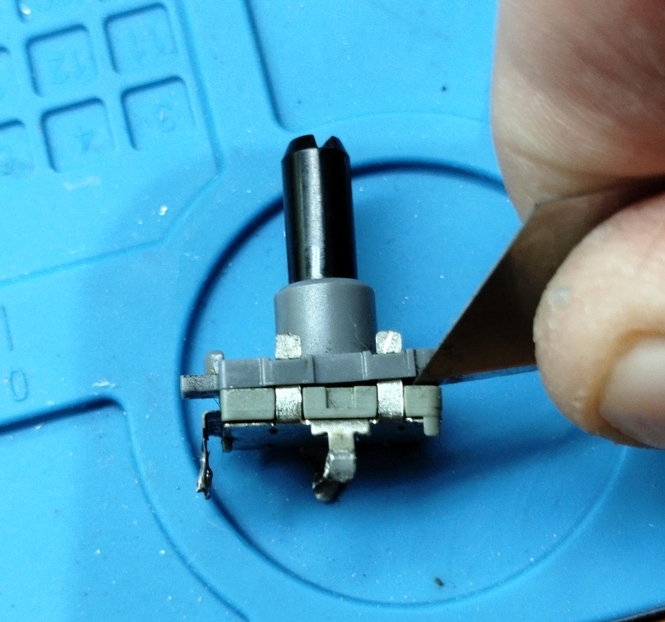

- Аккуратно ножем разделите половины корпуса. И разберите энкодер.
- Далее необходимо аккуратно промыть все части энкодера изопропиловым спиртом, используя мягкую кисть, и стараясь не повредить и не деформировать подвижные контакты.

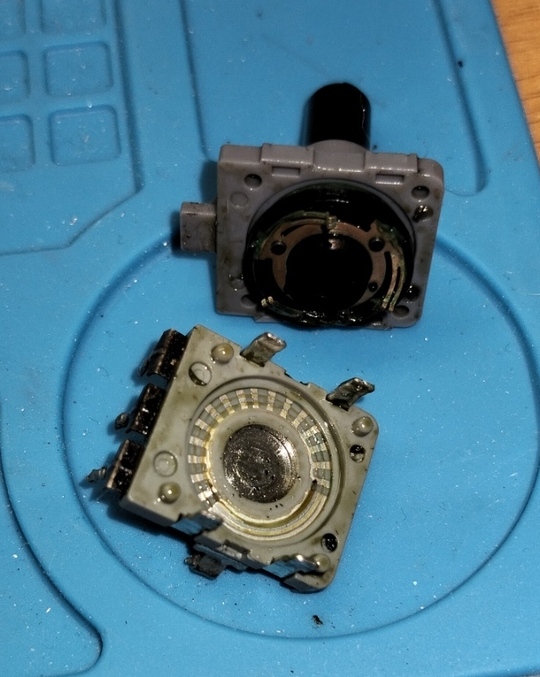

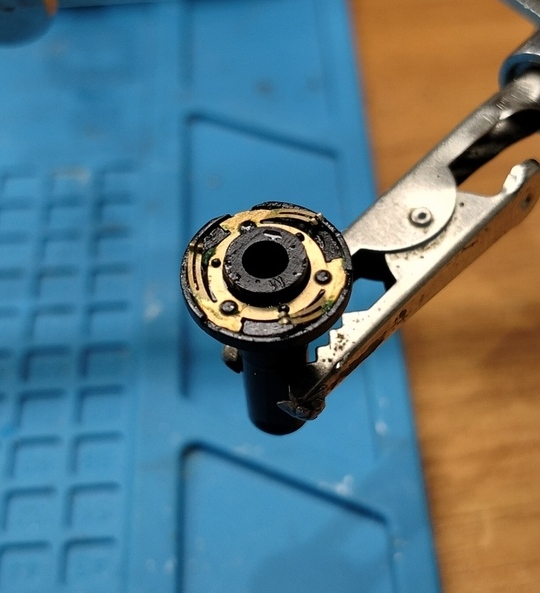

- После очистки осмотрите контакты, подвижные части, шток и элементы корпуса на предмет коррозии, окислений механических повреждений и трещин. (на нашем энкодере можно заметить сильное окисление подвижных контактов вследствии попадания влаги)

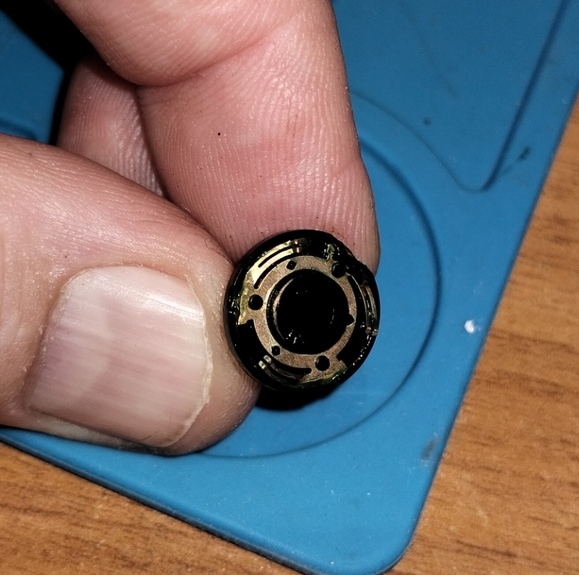

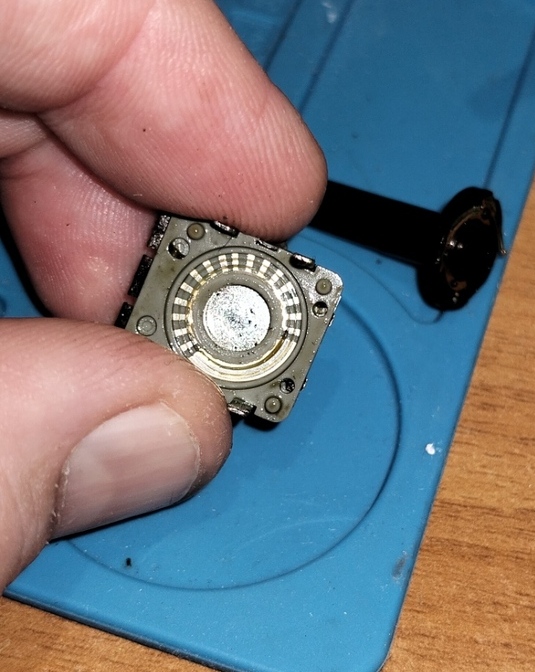

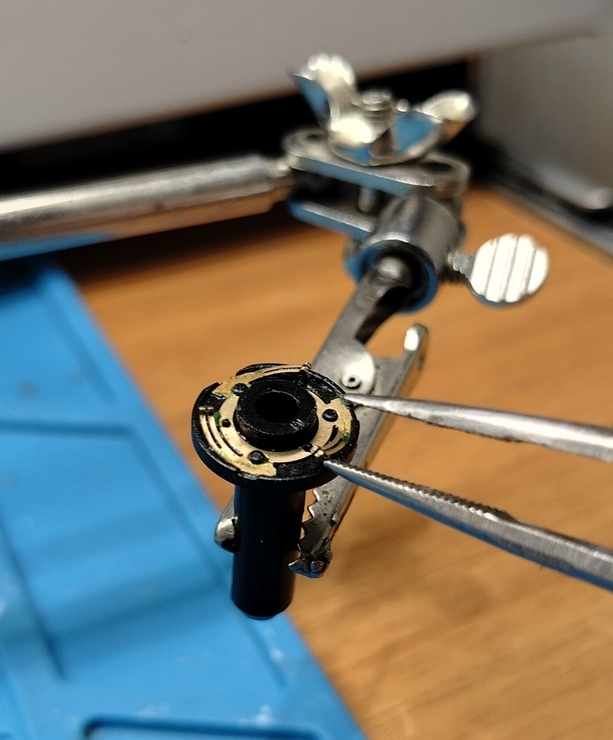

- Если механических повреждений не обнаружено, контакты (и подвижные и неподвижные) зачищаются и полируются. Подвижные контакты необходимо аккуратно немного ( примерно 1-2 мм ) отогнуть вверх, используя тонкий пинцет.

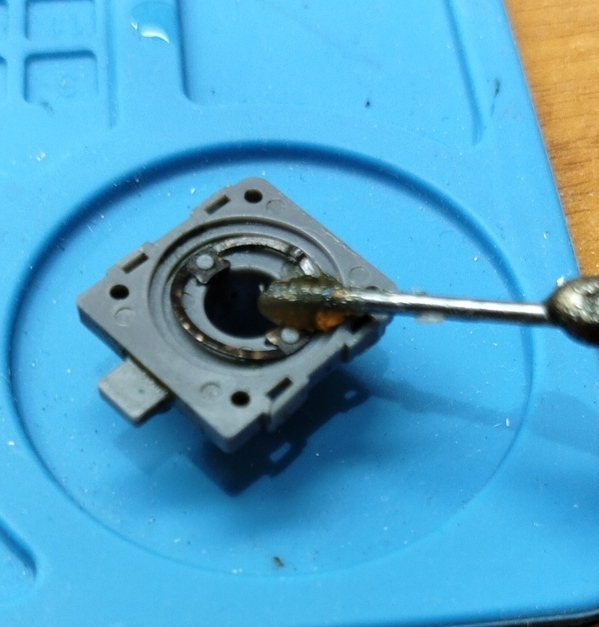

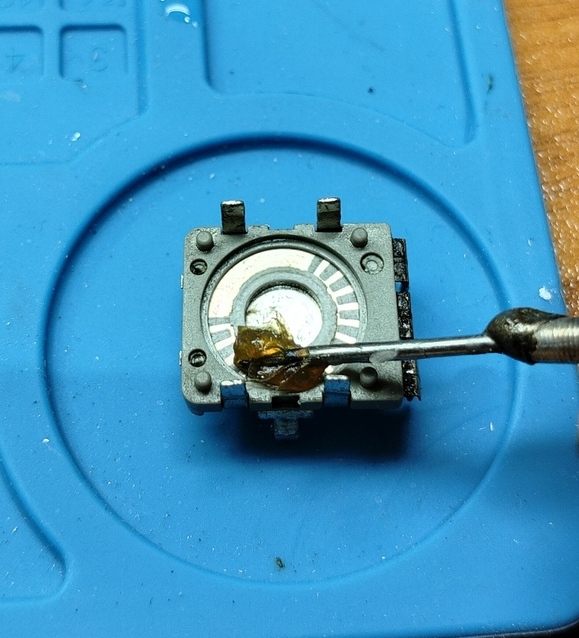

- Далее обязательно ( она предотвратит дальнейшее окисление контактов ) наносим небольшое количество смазки на все подвижные части энкодера.

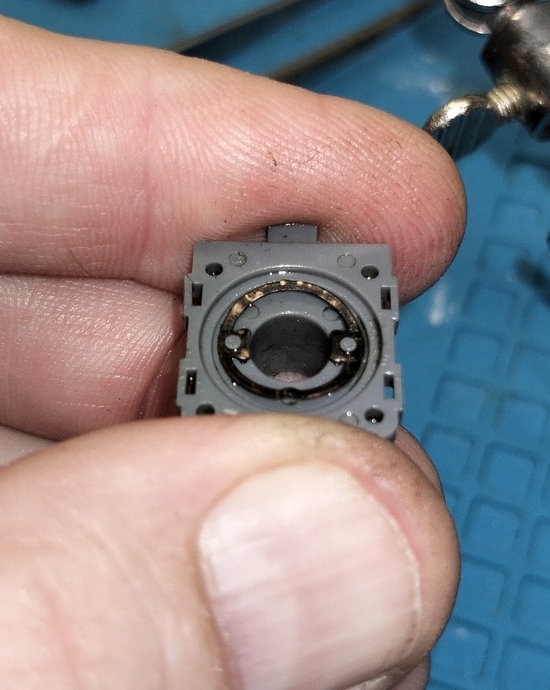

- На верхней части корпуса установлена пружина фиксатор, обязательно проконтролируйте её состояние и нанесите небольшое количество смазки ( эта пружина фиксирует шток энкодера в правильном положении, позволяя контактам оставаться разомкнутыми до момента вращения штока ). Если эта пружина повреждена или потеряна энкодер будет работать некорректно.

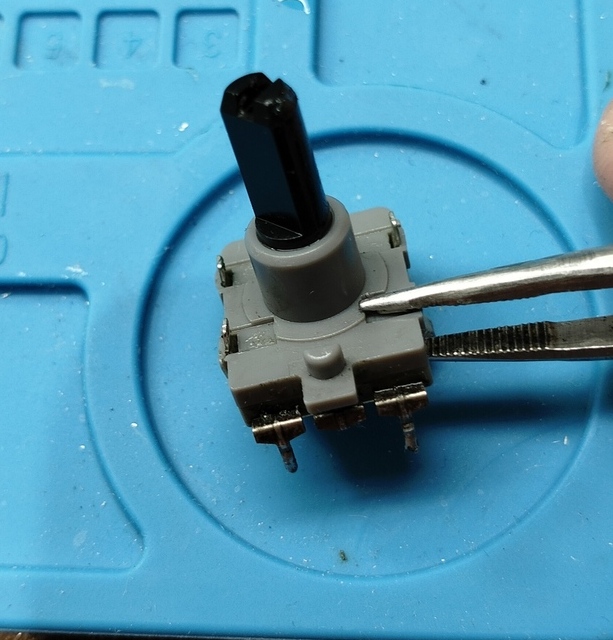

- Далее собираем энкодер в обратной последовательности.

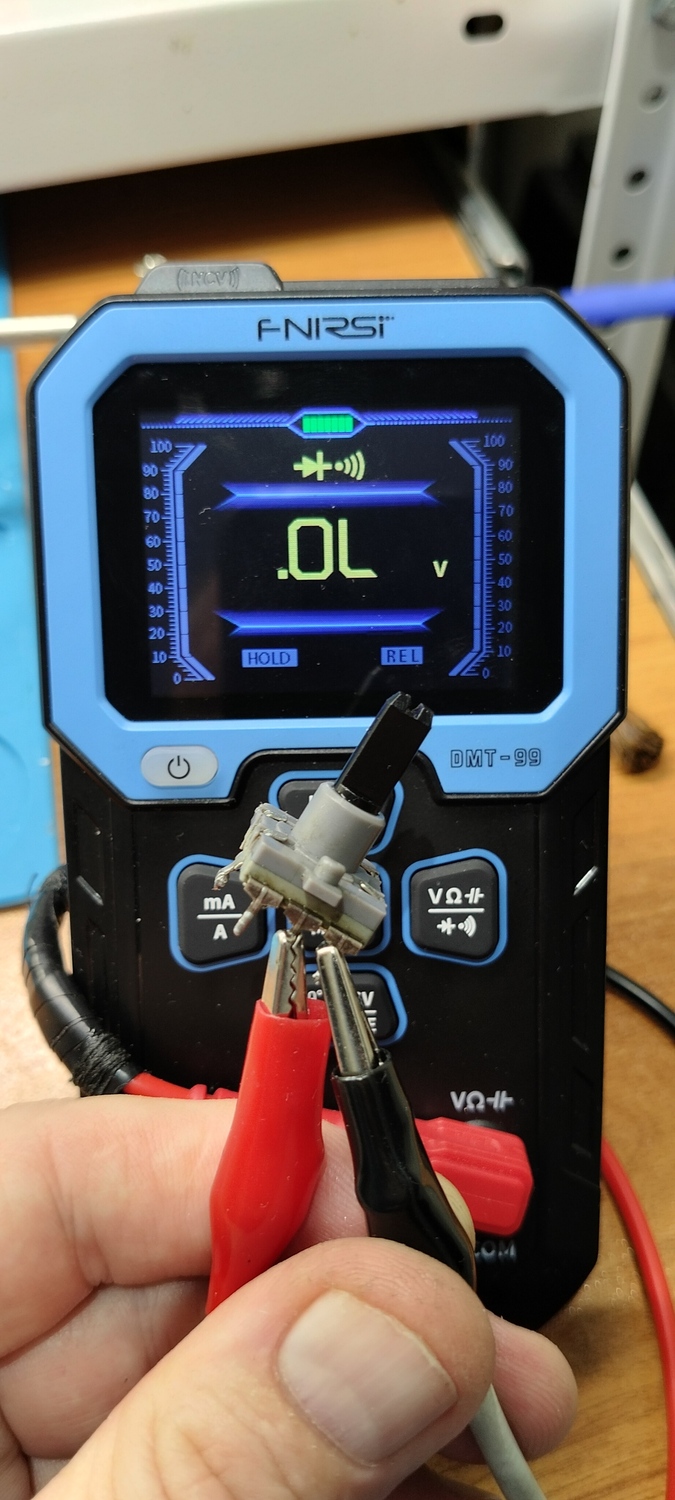

- После сборки проверяем энкодер мультиметром. От средней ножки на крайние (сопротивление должно быть бесконечным), прои повороте штока (один импульс на один щелчек энкодера).
Надеемся данная статья была вам полезна, и поможет восстановить работоспособность вашей бытовой техники.
