Разрушение крестовины барабана стиральной машины — довольно распространённая проблема, возникающая чаще всего вследствие износа деталей и механических нагрузок. Основные причины повреждения крестовины включают следующие факторы:
1. Износ подшипников и сальника
Подшипники отвечают за плавность вращения барабана. Если подшипник износился или повреждён, барабан начинает вращаться неравномерно, вызывая чрезмерную нагрузку на крестовину. Повреждение сальника также способствует попаданию воды внутрь подшипникового узла, ускоряя процесс коррозии и разрушая элементы конструкции.
2. Неправильная установка или эксплуатация
При неправильной установке машинки или эксплуатации (например, перегрузке белья, неравномерном распределении вещей внутри барабана), возникает дисбаланс нагрузки, что приводит к повышенному износу всех элементов крепления барабана, включая крестовину.
3. Механические удары
Механическое повреждение крестовины возможно при падениях предметов в барабан или ударе тяжёлых металлических частей одежды (молний, пуговиц). Это создаёт локальные напряжения и трещины, приводящие впоследствии к полному разрушению элемента.
4. Низкое качество материалов изготовления
Крестовина изготовлена из металла, однако низкое качество материала, используемого производителем, может способствовать быстрому развитию усталостных трещин даже при незначительных нагрузках.
5. Эксплуатационные условия
Частое использование агрессивных моющих средств, особенно содержащих абразивные частицы, ускоряет коррозию внутренних компонентов, включая крестовину.
Как заменить крестовину барабана самостоятельно
Признаки неисправной крестовины барабана стиральной машины:
- Шум при вращении (резкие щелчки, хруст, скрежет)

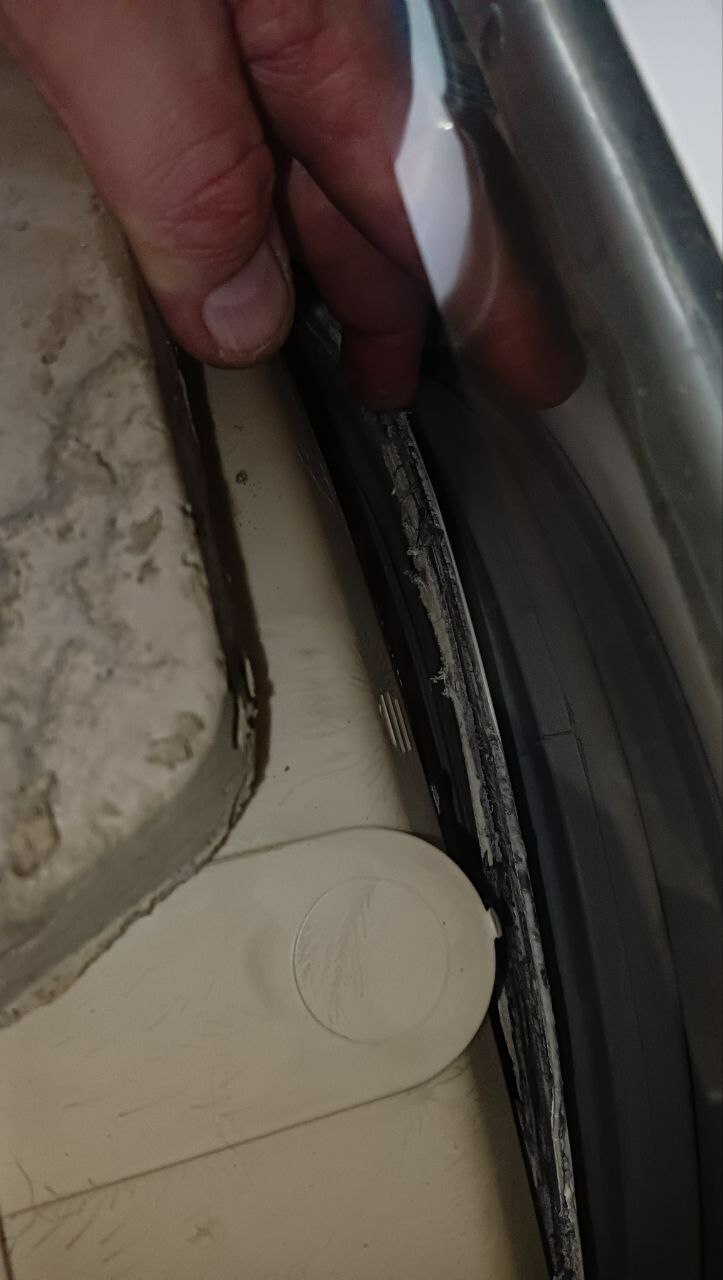

- Трение барабана о переднюю стенку бака или манжету люка
- Запах горящей резины или пластика
- Пластиковая стружка и алюминиевые включения в сливаемой воде и фильтре стиральной машины
- Отсутствие вращения барабана при вращении шкива барабана.
- Биение барабана
- Повышенная вибрация (даже при вращении без белья)
Бак стиральной машины Candy пробитый барабаном с разрушеной крестовиной.
Замена крестовины барабана на примере стиральной машины BOSCH WLG 20060 OE.
Для замены крестовины потребуется частичная разборка стиральной машины:
- Открутите два винта крепящие верхнюю крышку, сдвинте ее назад и снимите.
- Снимите пружинную стяжку манжеты люка, аккуратно поддев ее снизу.
- снимите наружную кромку манжтры люка и заправьте ее внутрь бака.
- Открутите два винта крепящие блокиратор люка и оставьте его внутри машины.
- Откройте лючек пробки фильтра, найдите под ним крепежный винт и выкрутите его.
- Потяните пластиковую вставку (на которой расположен лючек) вправо и снимите ее.
- Открутите два винта крепящие переднюю стенку стиральной машины.
- Снимите дозатор моющих средств
- Открутите два самореза и один винт под ним
- Аккуратно поддевая панель управления по периметру снимите ее (не отсоединяя проводку)
- Отсоедините клеммы с наборных клапанов стиральной машины
- Открутите винты крепящие продольные крепежные элементы
- Снимите верхний противовес, открутив две гайки на 13 мм.
- Снимите противовес на передней стенке бака.
- Открутите нижние крепления амортизаторов (два болта на 13 мм)
- Снимите пружинные хомуты с подающего и отводящего патрубков и снимите их.
- Отсоедините клеммы и разьёмы от нагревательного элемента и двигателя
- Немного приподняв бак снимите его с пружин подвески и выньте из машины
- Положив бак манжетой вниз снимите приводной ремень, и отрутите два болта на 10 мм крепящие двигатель
- Потянув двигатель на себя снимите его с направляющих
- Маркером отметьте расположение винтов скрепляющих половины бака ( т.к в баке имеются не используемые крепежные отверстия)
- Открутите и снимите шкив барабана
- Открутите все винты (8 мм) по периметру бака
- Поддевая шлицевой отверткой защелки по периметру бака разберите его
- Заверните винт крепящий шкив барабана обратно и легко ударяя по нему выньте барабан из заднего полубака.
- Осмотрите крестовину барабана, сальник, оцените состояние подшипников и нагревательного элемента (он часто повреждается механически о соприкосновения с барабаном)

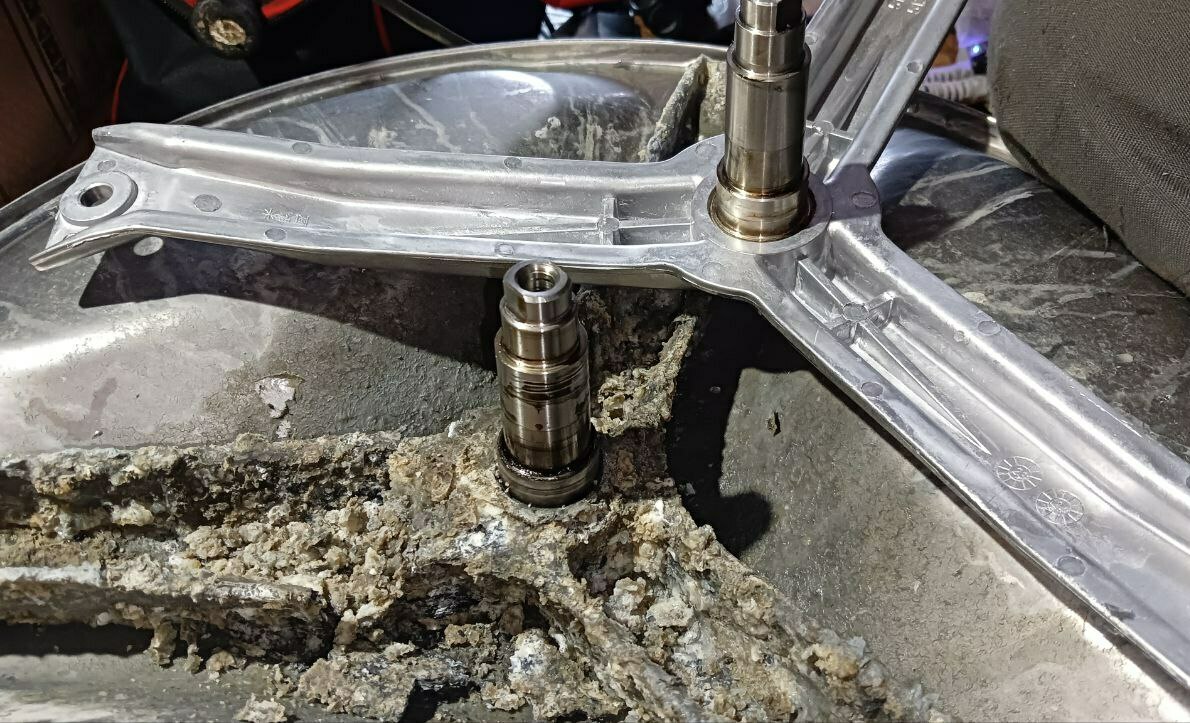

Разрушенная коррозией крестовина барабана.
Порядок замены крестовины барабана:
- Очистите крестовину и барабан мераллической щеткой
- Далее необходимо "болгаркой" срезать заклепки крепящие крестовину к барабану (обязательно используйте защиные очки и перчатки)
- Сточив верхнюю часть заклепки выбиваем ее внутрь
- Новая крестовина крепится на болты с шайбами и самокотрящемися гайками ( ОБЯЗАТЕЛЬНО ИСПОЛЬЗОВАТЬ КРЕПЕЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ!)

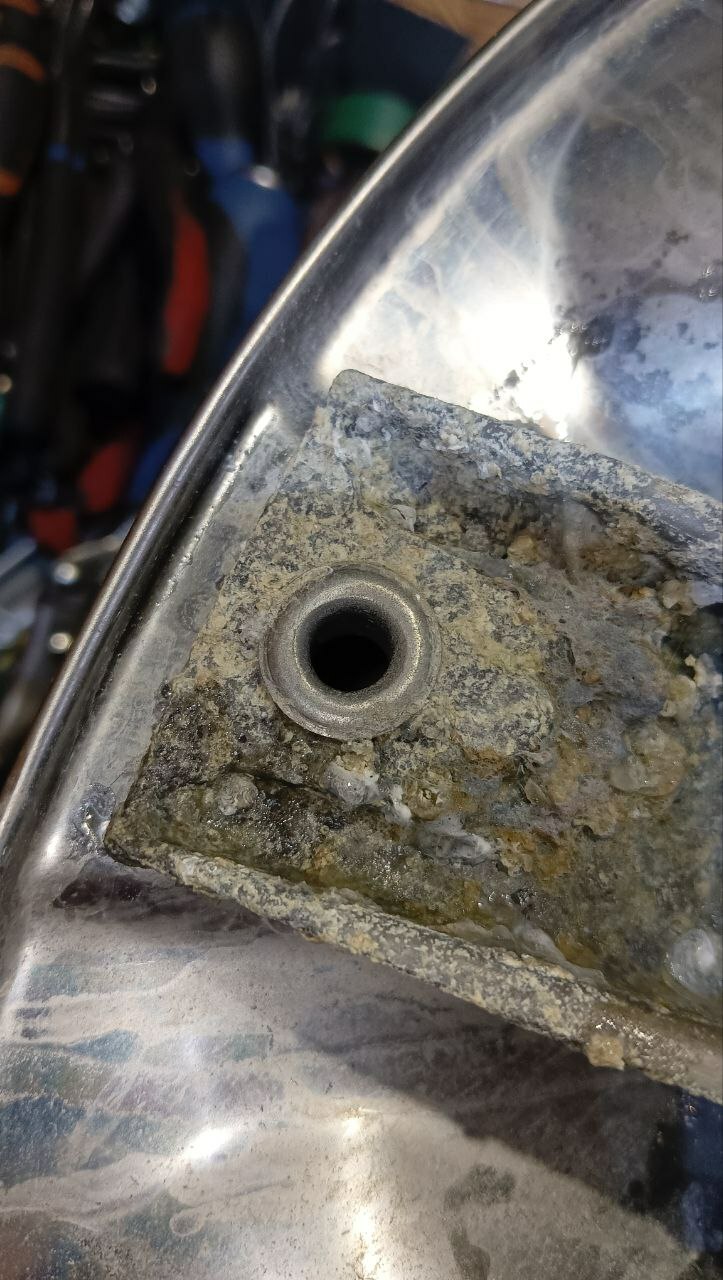

Заклёпка крепящая крестовину

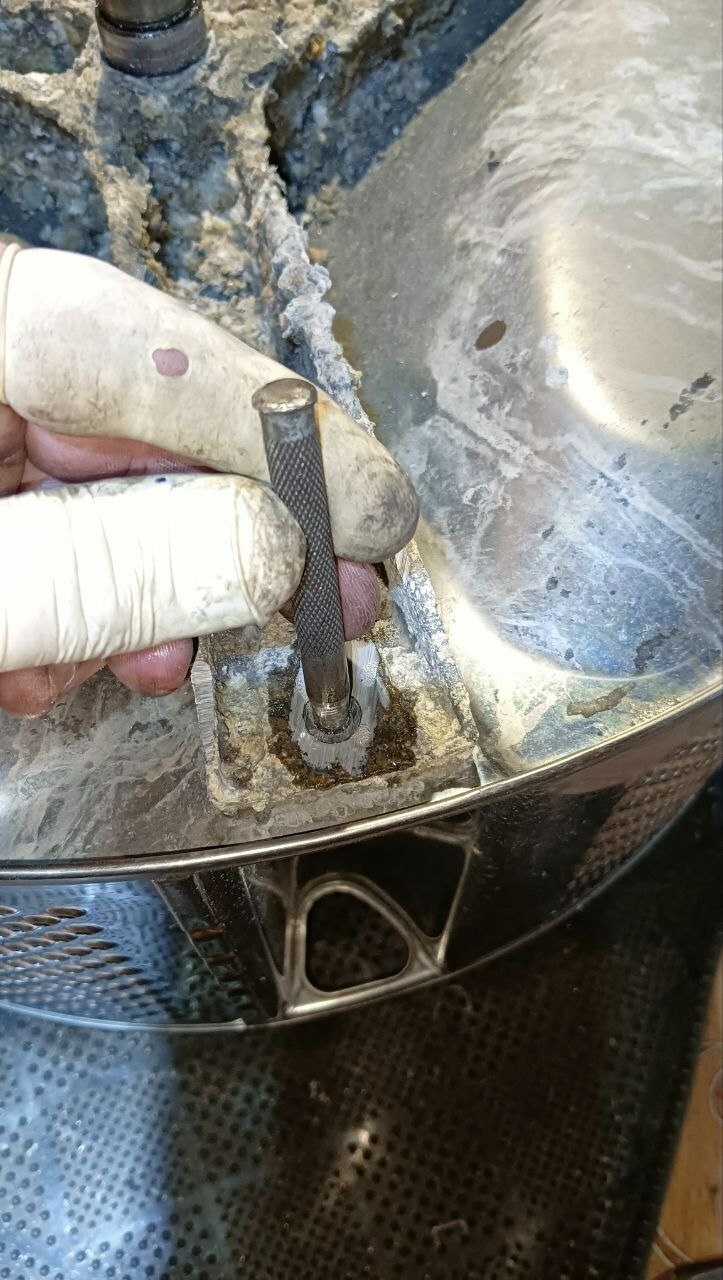

Заклёпка выбивается внутрь

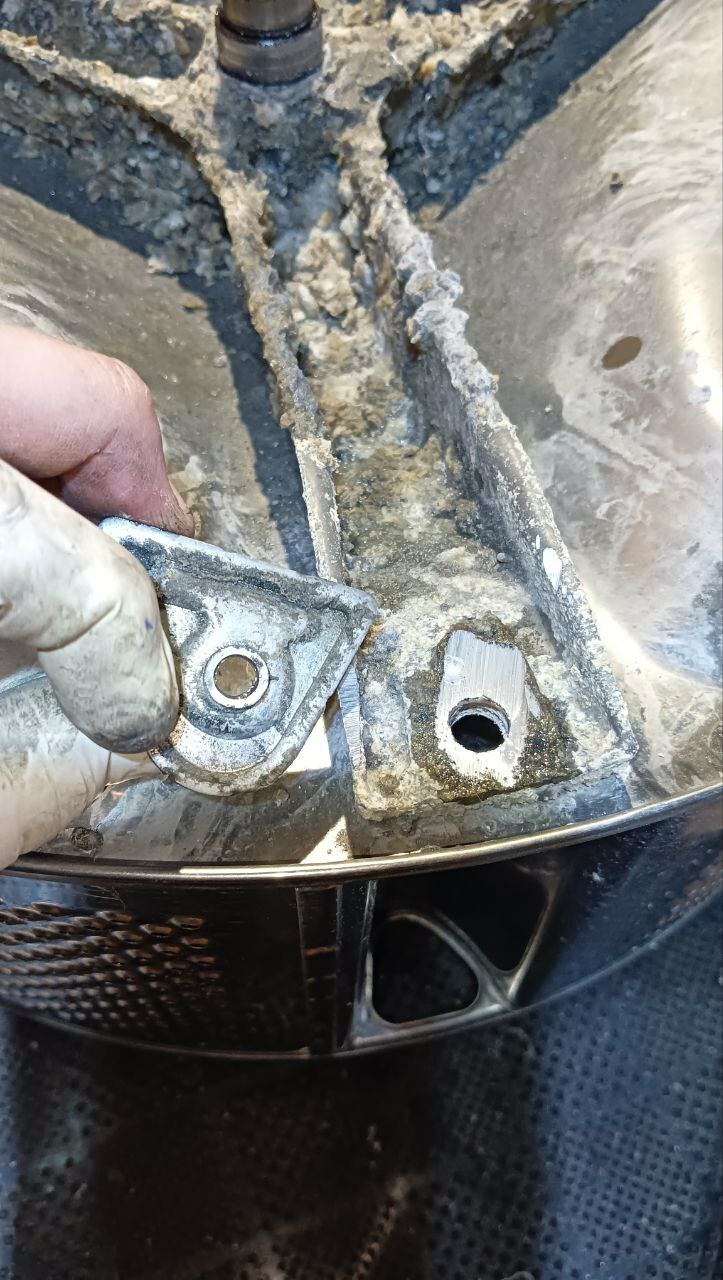

Выбитая заклёпка

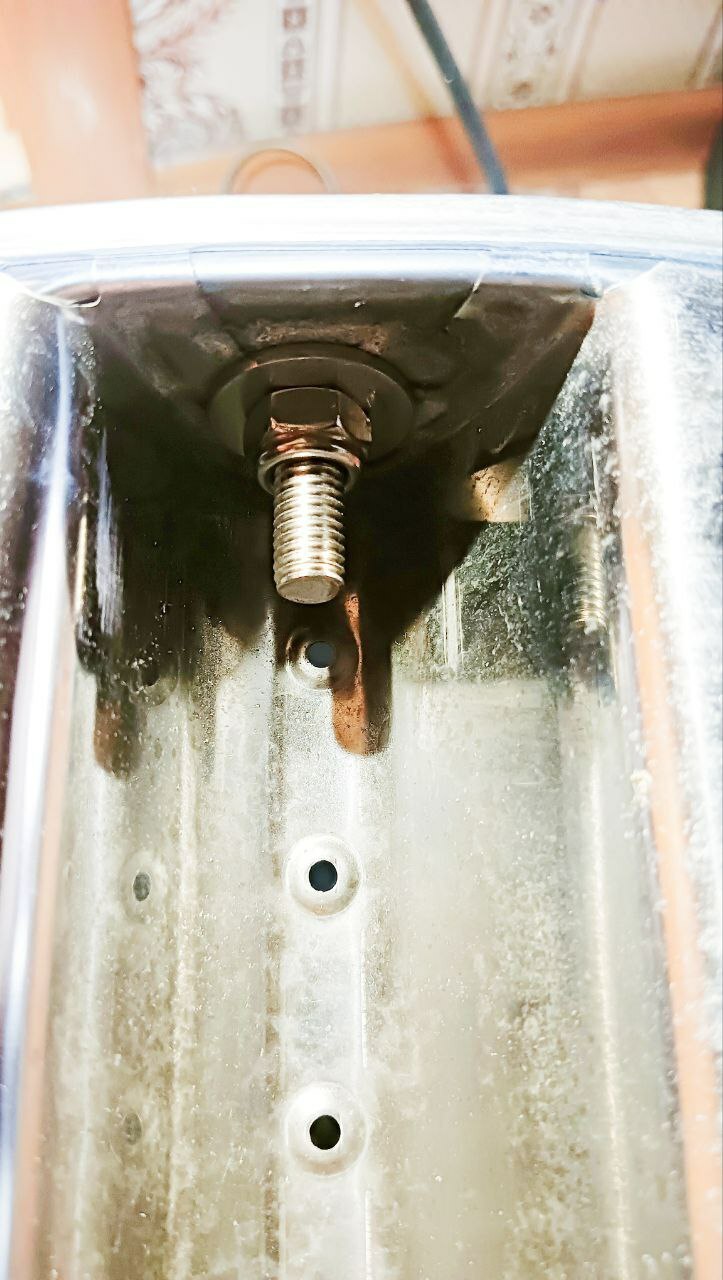

Используйте крепеж из нержавеющей стали

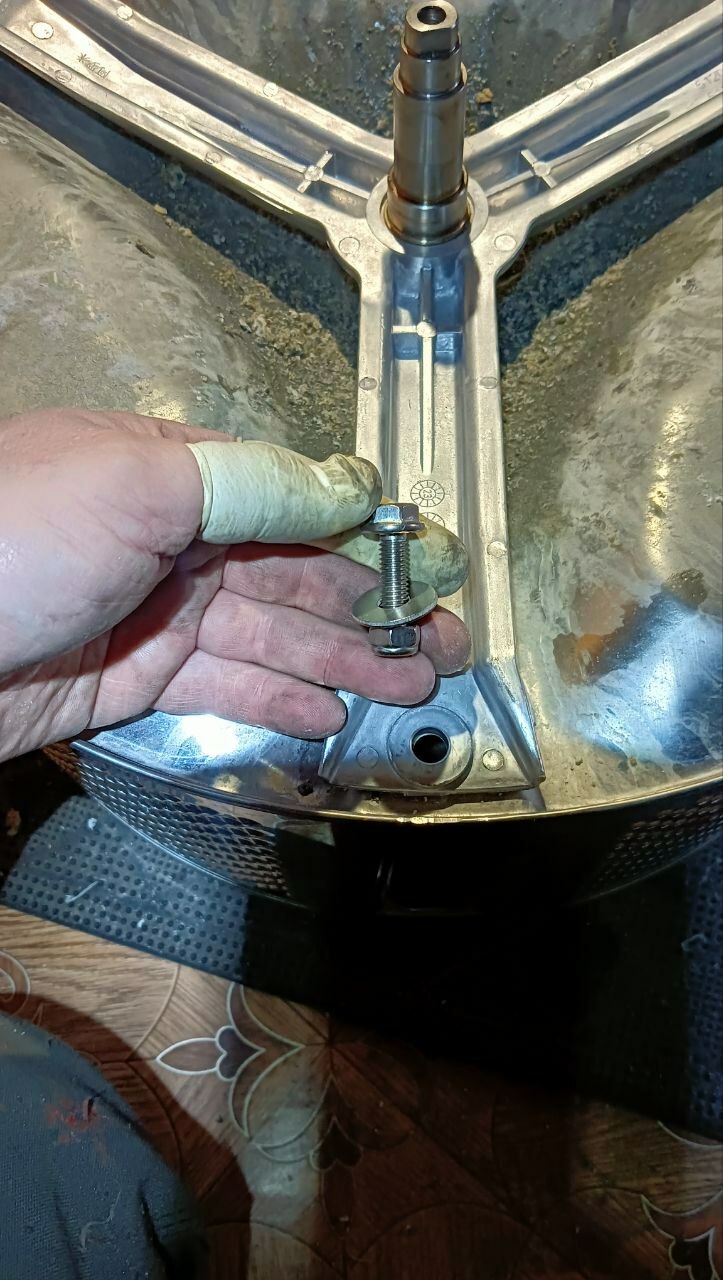

Со стороы барабана обязательна широкая шайба и самоконтрящаяся гайка

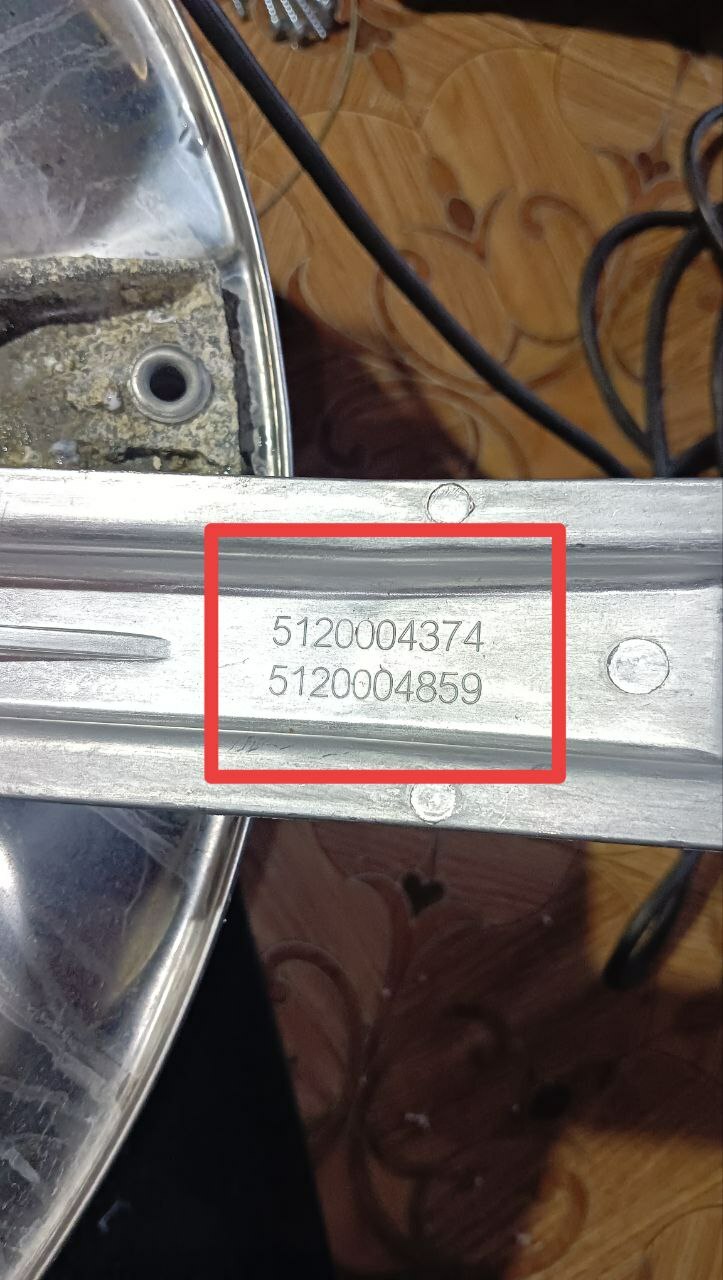

Номер детали (Крестовина барабана Bosch WLG20060oe)

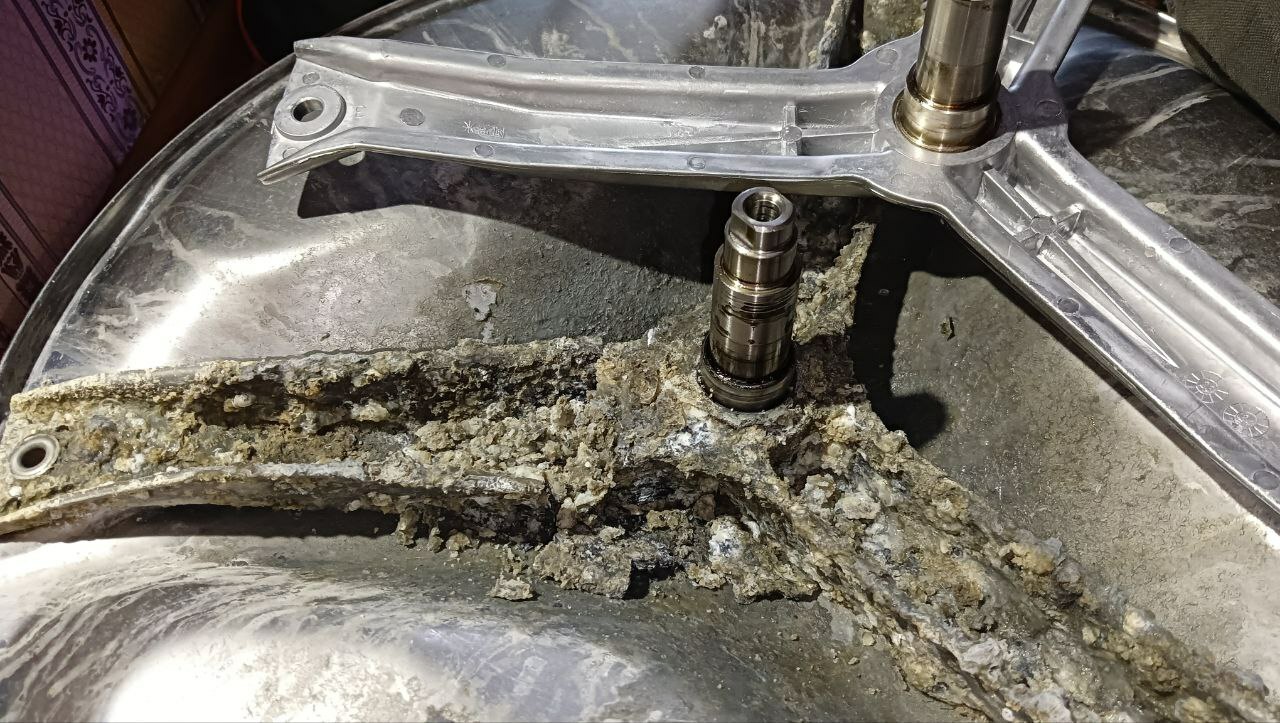

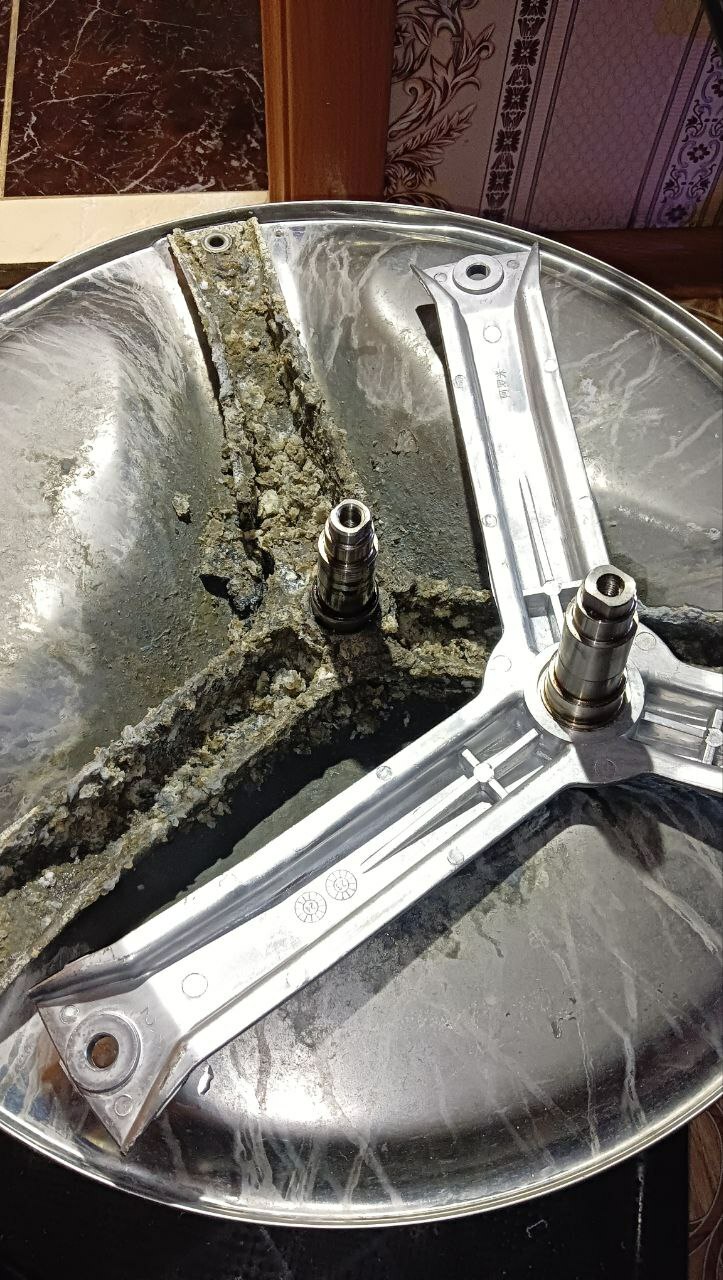

Старая и новая крестовины барабана

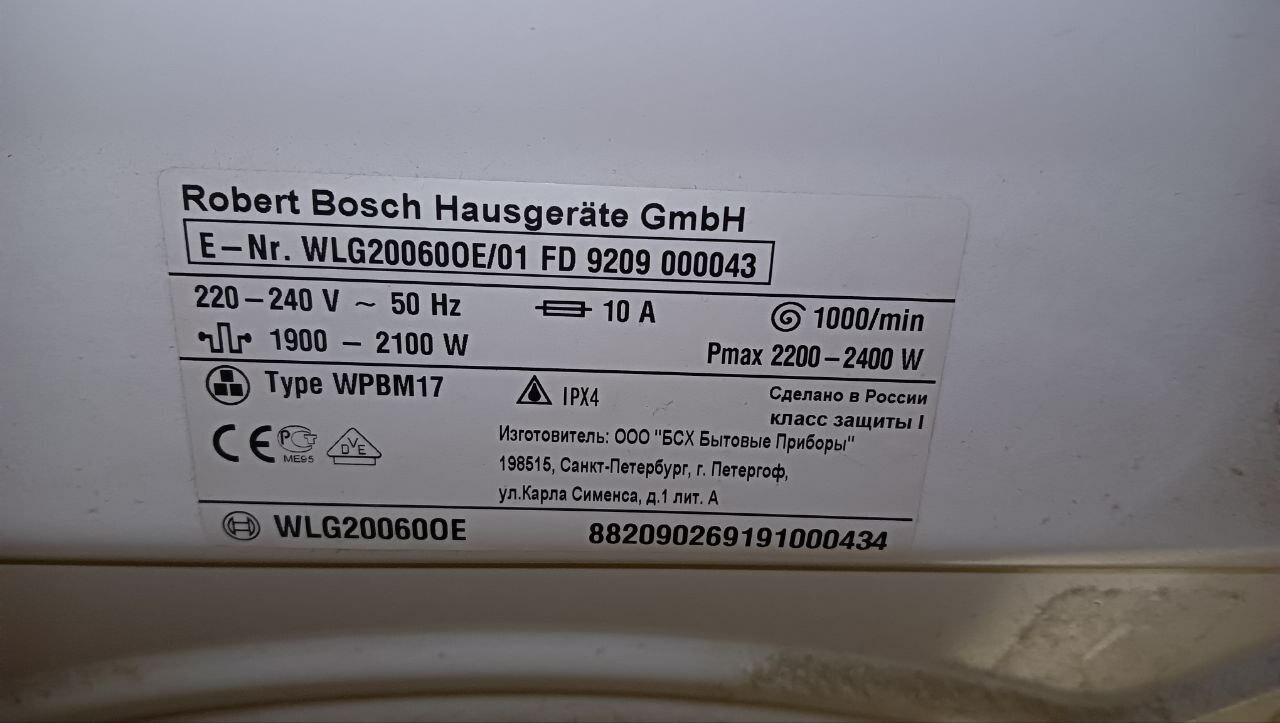

Номер модели.
Полезные советы:
- Перед сборкой стиральной машины проверьте состояние амортизаторов, пр необходимости обслужите или замените их так как на этой модели Bosch их нельзя снять не разобрав бак.
- Обязательно очистите и смажте (а лучше заменте) сальник барабана (его размер 30*52*10)
- Проверьте состояние нагревательного элемента, на нем не должно быть забоин, царапин и следов коррозии (Если стиральная машина находится в эсплуатации более 5 лет, нагревательный элемент следует заменить)
- Смажьте водостойкой смазкой места крепления передней крышки стиральной машины, на этой модели Bosch они часто подвергаются коррозии, что в будущем затрудняет разборку и обслуживание
- Проверьте состояние щёток двигателя, и при необходимости замените их. Щетки на этой модели имеют очень неудобное крепление, менять их не снимая двигатель очень непросто.
- Уплотниетель половин бака нужно промыть, очистить, высушить и перед сборкой нанести герметик.
- Всю проводку нужно закрепить кабельными стяжками в штатных местах.
- Приводной ремень перед установкй нужно протереть и обезжирить (на данной модели на нём скапливается графитная пыль от изношенных щёток, и он может просказывать, что вызывает его ускоренный износ)
- После сборки проведите стирку без белья, с большим количеством порошка, чтобы вымыть грязь и остатки смазки. Убедитесь в отсутствии протечек.
