Как устроен прессостат стиральной машины.

Прессостат стиральной машины это электронный, или электромеханический датчик необходимый для дозирования рабочей жидкости (в нашем случае воды).

В этой статье мы рассмотрим:

Типы прессостатов, применяемых в стиральных машинах.
Принцип действия, и устройство распространённых прессостатов стиральных машин.
Способы проверки работоспособности прессостатов.
Как настроить прессостат.
Признаки говорящие о поломке прессостата.
Как самостоятельно выполнить ремонт стиральной машины с неисправным прессостатом.

Прессостат стиральной машины устанавливается выше уровня воды в баке, и сообщается с полостью бака стиральной машины посредством капиллярной трубки.

При отсутствии воды в баке стиральной машины, контакты прессостата (ФОТО-3) находятся в нормально замкнутом состоянии, и подают рабочее напряжение на наборные клапана стиральной машины, или цепи ими управляющие ( прессостаты со слаботочными контактами, или с катушкой индуктивности ), при этом происходит наполнение бака стиральной машины водой.

При достижении необходимого уровня воды в баке стиральной машины, давление воздуха в капиллярной трубке возрастает, и оказывает воздействие на подвижную резиновую мембрану (ФОТО-4,5,6), которая в свою очередь перемещает контакты прессостата(ФОТО-9), переключая их, или в случае прессостатов с катушкой индуктивности (ФОТО-5,6), перемещается ферритовый сердечник, внутри медной катушки, меняя её индуктивность.

Изменение индуктивности влияет на частоту генератора опорной частоты электронного модуля стиральной машины. Такая конструкция прессостата позволяет не только судить о наличии, или отсутствии воды в баке стиральной машины, но и измерять её точное количество.

Большинство современных стиральных машин имеют прессостаты подобной конструкции(ФОТО-8). Благодаря отсутствию механических контактов, и большой коммутируемой мощности они более надёжны и долговечны, но имеют большую стоимость.

На некоторых прессостатах, помимо переключающих контактов, имеется дополнительный контакт, управляющий работой сливного насоса, в случае поломки наборных клапанов, или электронного модуля стиральной машины. Если уровень воды в баке стиральной машины превышает допустимый, дополнительный контакт замыкается, осуществляя аварийный слив воды из бака стиральной машины, или подавая сигнал о неисправности на управляющий электронный модуль стиральной машины.

Признаки неисправности, или не корректной работы прессостата стиральной машины:

Стиральная машина не набирает воду, или начинает работу с пустым баком.
Стиральная машина переполняется, или набирает больше половины бака.
Включается аварийный сброс воды из стиральной машины.
Уровень воды в стиральной машине не постоянен.

Если ваш машина эксплуатируется более 5 лет, и количество набираемой воды со временем стало больше, или меньше нормального, то посредством регулировочных винтов можно добиться правильных показаний прессостата.

На большинстве прессостатов старого образца имеются три регулировочных винта (ФОТО-7), ( Уровень срабатывания, положение нормально замкнутого и нормально разомкнутого контакта).

На прессостатах применяемых на современных стиральных машинах имеется только один регулировочнй винт, отвечающий за уровень воды в баке стиральной машины.

Если прессостат имеет механические повреждения, нарушение герметичности корпуса, оплавления или повреждения контактов , такой прессостат подлежит замене.

Замена прессостата стиральной машины достаточно проста, и вы можете выполнить её самостоятельно, мастер по ремонту стиральных машин на дому вам не понадобится.

При замене прессостата необходимо отключить стиральную машину от сети, снять верхнюю крышку стиральной машины, открутиь вины крепящие прессостат к корпусу стиральной машины.

Аккуратно отсоединяется капиллярная трубка и клеммная колодка прессостата.

Установка прессостата стиральной машины производится в обратной последовательности.

При замене прессостата стиральной машины, мастер по ремонту стиральных машин обращает особое внимание на герметичность и прочность соединения капилярной трубки со штуцером на корпусе прессостата.

Трубка обязательно должна иметь пружинный хомут, клеевое соединение, или механический крепеж.

Плохо закреплённая, или отсоединившаяся во время работы стиральной машины трубка, приведёт к переполнению стиральной машины водой, затоплению, или входу стиральной машины из строя, ввиду попадания воды на её электрические цепи.

Все перечисленные работы должны выполняться людьми имеющими достаточную квалификацию, и с соблюдением всех правил электробезопасности. Несоблюдение этих требований, или не квалифицированный ремонт, могут привести к травмам, дополнительным поломкам или последующему удорожанию ремонта!

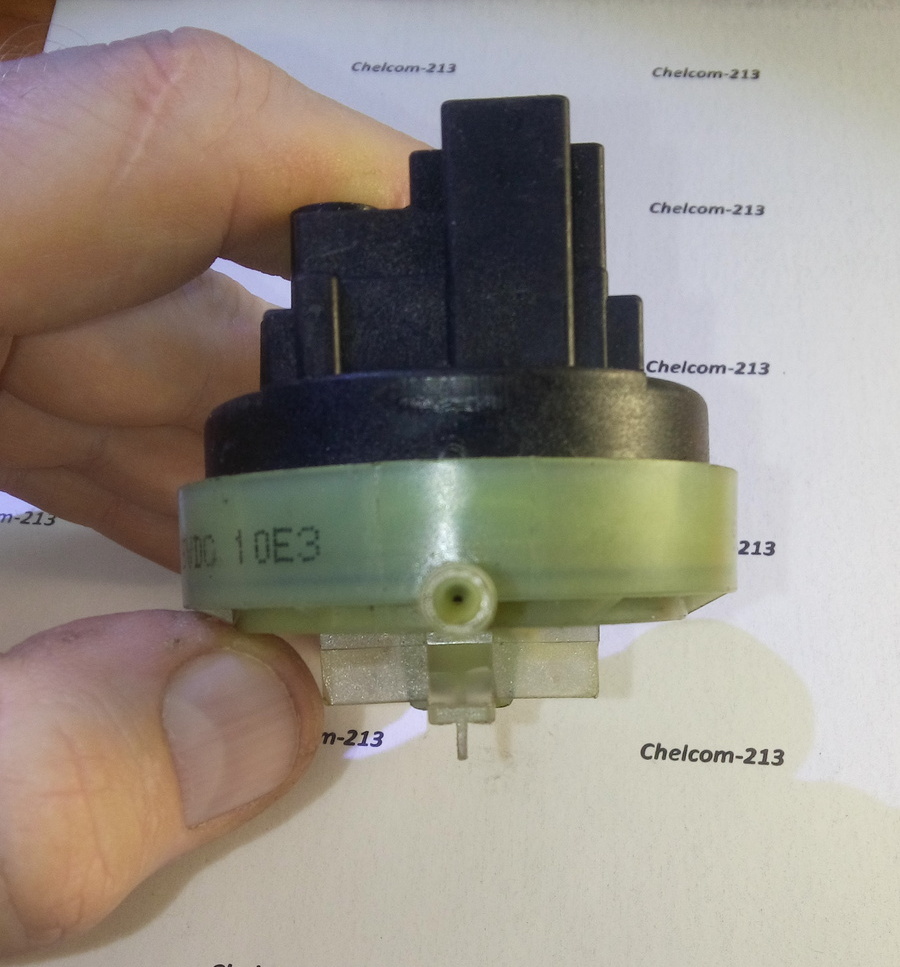

ФОТО-1
